Molen in Brunsbüttel

Eine Mole dient als Wellenbrecher und als Hafenmauer, die auf der geschützten Innenseite auch als Anlegestelle für Boote und Schiffe ausgebaut sein kann. Sie ist oft Teil eines Hafens oder einer Kanaleinfahrt. Auf dem Molenkopf kann sich zusätzlich ein Leuchtturm (Leuchtfeuer) befinden. Man spricht dann von einem Molenfeuer. Dieses dient als Orientierungspunkt und Navigationshilfe für die Schifffahrt. (Wikipedia)

Auf der Brunsbütteler Seite des Nord-Ostsee-Kanals (früher auch Kaiser-Wilhelm-Kanal genannt) befinden sich vier Molen, deren Leuchtfeuer die Zufahrt zu den Vorhäfen bzw. Schleusen markieren, davon existieren zwei (Molen 1 + 2) bereits seit 1895.
Siehe auch Mole 1 Brunsbüttel

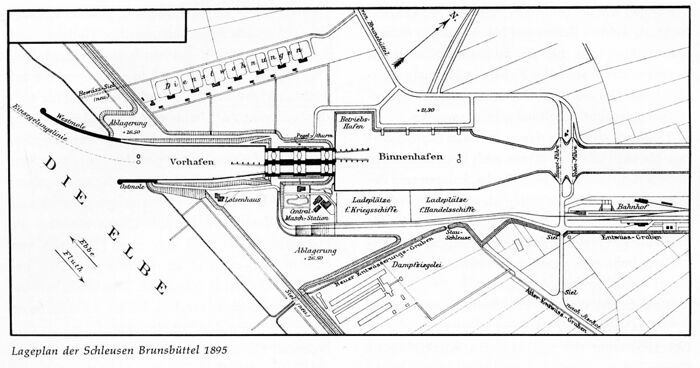

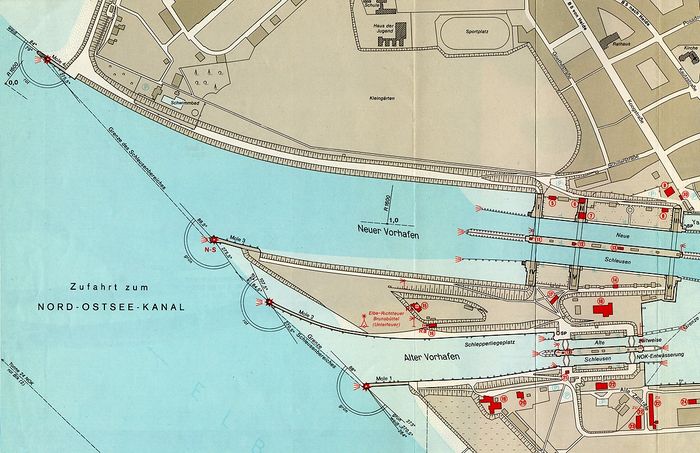

Lage der Molen 1+2 1895

Die Molen 1 und 2 bilden seit 1895 die elbseitige Begrenzung der Zufahrt zur Alten Schleuse des Nord-Ostsee-Kanals in Brunsbüttel. Die Molen 3 und 4 (Mole 4 Brunsbüttel) begrenzen seit 1914 die Zufahrt zur Neuen Schleuse. Auf jedem Molenkopf befindet sich als Ansteuerungspunkt und Navigationshilfe für die Schiffahrt ein Leuchtfeuer.
Die heute unter Denkmalschutz stehenden, baugleichen Leuchtfeuer der Molen 1 und 2 sind trotz umfänglicher Sanierungsarbeiten in ihrer ursprünglichen Bauweise seit 1895 in Betrieb (Mole 2 nur bis 2012).

Die Technik des Leuchtfeuers

Wechselvorrichtung

Gürtellinse

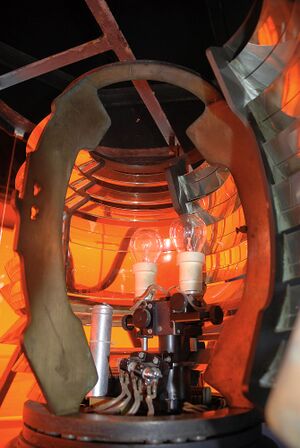

Die Optik des Molenfeuers bestand aus einer Gürtellinse mit Glühlampe und Wechselvorrichtung. Mittels roter Vorsteckscheiben wurde der Schiffahrt ein roter Leitsektor als Festfeuer gezeigt. Dieser Leitsektor wurde von weißen Begrenzungssektoren eingeschlossen.
Mit einer Brennweite der Optik von 185 mm (neu 250 mm) wurde eine Lichtstärke von 1932 (neu 2500) Candela und die Nenntragweite von 9/6 sm erreicht. Die Energieversorgung erfolgte über Transformatoren aus dem Betriebsnetz mit 1 KV / 220V (neu 230 V).
Eine dieselbetriebene Notstromversorgung ist über das Betriebsnetz gewährleistet.

Die Leuchtfeuer von Mole 1 und 2 sind mit Fresnelschen Linsen-Apparaten V. Ordnung ausgestattet und von Beginn an elektrisch betrieben. Als Lichtquelle dienten seinerzeit Glühlampen mit einer Lichtstärke von 36 NK (Normalkerze oder auch Hefner-Kerze, wobei eine Normalkerze etwa 1,2 Hefner-Kerzen entspricht).
Fresnel-Linsen (Gürtellinsen) werden vorwiegend in Leuchtfeuern wegen der großen Tragweite des Lichts benutzt. Sie sorgen dafür, daß das Licht hauptsächlich nur in der Horizontalen abgestrahlt wird (siehe Grafik).

Leuchtfeuertechnische Daten (1991)

Quelle: WSA-Brunsbüttel

Intern.No. B 1442, Deutsches Lfv.Nr. 08770
Position 53°53‘19‘‘N 09° 08‘38‘‘O
Kennung F.r
Feuerhöhe 13,5 m (über MThw)
Tragweite w9 / r6 sm
Optik Gürtellinse
Baujahr 1894/1895
Brennweite 185 mm ( neu 250 mm)
Höhe 46 cm
Lichtquelle Osram-Glühlampe, 110 V/ 100 W
Lichtquelle ab 02/76 220 V / 100 W
Lichtstärke Quelle l 1932 cd
Lichtstärke Quelle 2 1932 cd

Daten des Turms

Roter Turm (Aufschrift „2“) mit weißem Dach auf grauem Sockel
Turm: Gußeisenkonstruktion
Sockel: Granitsteinmauerwerk
Höhe des Turms über Molendeck (NN + 3,50m) 13,4 m

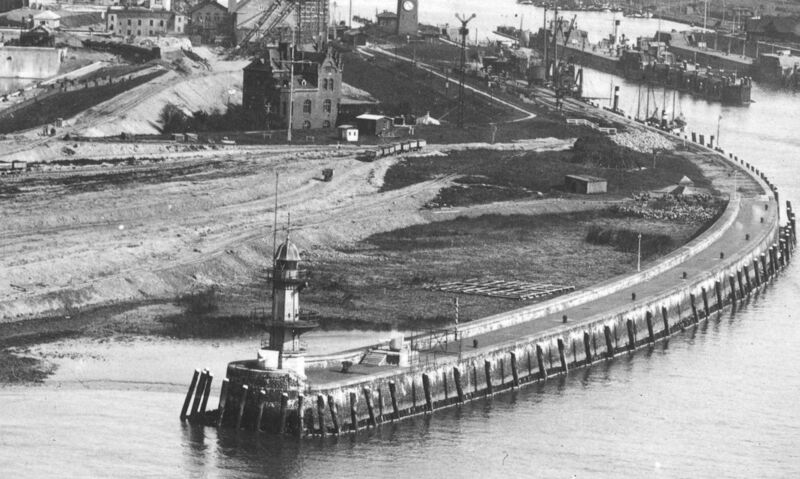

Mole 2 bis 1914

Der Bau der Mole 2 ist identisch mit dem der Mole 1.
Siehe Mole_1_Brunsbüttel#Bau_der_Molen

Der Oberbau der Mole, bestehend aus Ziegeln und Granitkanten, ruhte auf Holzpfählen mit Buschlahnungen.
Der Leuchtfeuerträger der Mole 2 stand mit seinem 8-eckigen Galerieturm auf einem Sockel aus Granitsteinmauerwerk.
Das kuppelartige, weiße Dach, gefertigt aus Kupferblech, war mit einer reich verzierten Wetterfahne bestückt. Sie enthielt das Erstellungsdatum von 1895.
Der Turminnenraum beherbergte neben dem eigentlichen Leuchtfeuer weitere betriebstechnische Einrichtungen für Nebelschallanlage und Objektanstrahlung der Mole.
Über eine gußeiserne Wendeltreppe mit Jugendstilornamenten gelangte man zum Leuchtfeuer in der Turmspitze.
Eigentümer des Turmes ist die Bundesrepublik Deutschland, Wasser- und Schiffahrtsverwaltung.

Sinkstücke für Mole 2-1893
Foto 03.07.1893
Foto 17.07.1893
Foto 1893
Foto 31.05.1894
Mole 2-1903
Mole 2-1903
Mole 2-1906
Mole 2-ca. 1910

Mole 2, 18.09.1913, die Galerie in der Mitte ist gerade fertig

Mole 2, 1914 bis 1974

1913/1914 erhielten die Leuchttürme der Molen 1 und 2 eine zusätzliche Galerie in der Mitte. Diese bestand aus gußeisernen Kragarmen, die mit Hilfe von Winkelprofilen untereinander verbunden waren.

1940er Jahre
1940er Jahre
Schlick im alten Vorhafen-1951
1950er Jahre
1950er Jahre
Foto 1956
Foto 1956
Elbfähre bei Mole 2-1960er
Postkarte 1964
Foto Paul Ausborm, Anfang 1970er
Instandsetzung Mole 2-1973
Inst.setzung Mole 2, Dudziak-1973

Mole 2, 1975 bis 1985

Foto ca. 1975
Foto ca. 1975
Foto ca. 1977
Foto ca. 1977
Foto ca. 1978
Foto 1984
ohne Kupferdach-1985
neues Kupferdach-1985

Der Turm war für Besucher nicht zu erreichen, weil er auf der sogenannten Schleuseninsel stand.

1985 wurde der Leuchtturm Mole 2 grundüberholt und mit einem neuen Kupferdach versehen.

Trotz allem - nach fast 100 Jahren ging die Mole 2 im wahrsten Sinne des Wortes aus den Fugen. Der gewölbeförmig gemauerte Überbau bekam große Risse, stürzte teilweise ein, weil u.a. die oberen horizontalen Zugbänder der weiterführenden Holzpfahlgründung versagten. Eine Sturmflut verschlimmerte die Situation noch weiter.
Eine Ministerialbegehung im Jahre 1987 brachte Klarheit:

Es mußte was geschehen.

Ersatzfeuer-Foto 1988

Foto 1987
Zustand 1987
Palaver Ministerialbegehung 1987

Da das Molenfeuer für die Erneuerungsarbeiten im Wege stand, mußten Vorkehrungen für seinen Abriß und die Lagerung desselben getroffen werden.
Zunächst mußte ein Ersatzfeuer für die Bauzeit geschaffen werden. Es wurde eine dreibeinige Stahlkonstruktion aufgebaut, die als Tageszeichen eine rote Tafel und als Nachtzeichen eine Seelaterne mit rotem Blinklicht hatte.

Daten des Ersatzfeuers:

Position 53°53,3’N, 09°8,4’O
Kennung FR
Feuerhöhe 14m
Tragweite 4 sm
Bauwerkshöhe 11m

Leuchtturm auf der Schleuseninsel

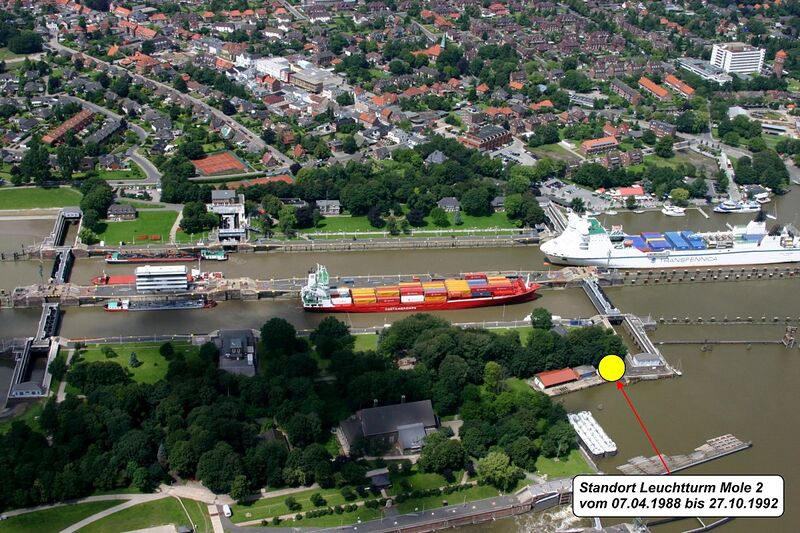

Standort Leuchtturm 1988 - 1992

Der nächste Gedanke war – wohin mit dem Turm. Man einigte sich schnell auf einen Liegeplatz auf der Schleuseninsel bei den Lagerschuppen in der Nähe der Werkstätten, da dort die Wege für Restaurierungs- und Konservierungsarbeiten kurz waren.

Foto ca. 1989
Foto ca. 1989
Foto 1992
Foto 1992
Foto 1992
Foto 1992

Mole2, 1986 bis 1995

Die alte Gründung der Mole bestand aus einem Holzpfahlrost mit ca. 13-15m langen Holzpfählen, die am oberen Ende zimmermannsmäßig mit Kanthölzern längs und quer gehalten wurden. Die Pfähle reichten allerdings nicht bis in die tragenden Schichten, sondern waren schwimmend im Klei gegründet. Die Zwischenräume waren mit Faschinen und Bruchsteinen lagenweise gefüllt und mehrfach ergänzt. Auf dem Balkenwerk befand sich ein massiv gemauertes Gewölbe aus Ziegelmauerwerk mit Basaltverblendung bzw. Betonschale mit Granitabdeckplatten und Betonplomben.
Zusätzlich wurden damals noch landseitig der Mole Pfahlblöcke aus Holzpfählen angeordnet, die mit Ankerstangen mit den Querhölzern der Mole verbunden waren, um die Bewegungen zur Vorhafenseite zu minimieren.

Die Mole wurde auf rund 250m Länge saniert und zwar von den Betonfertigteilen am Molenkopf bis zur Molenwurzel am Übergang zur Vorhafenkaje. Der Molenüberbau wurde abgerissen.

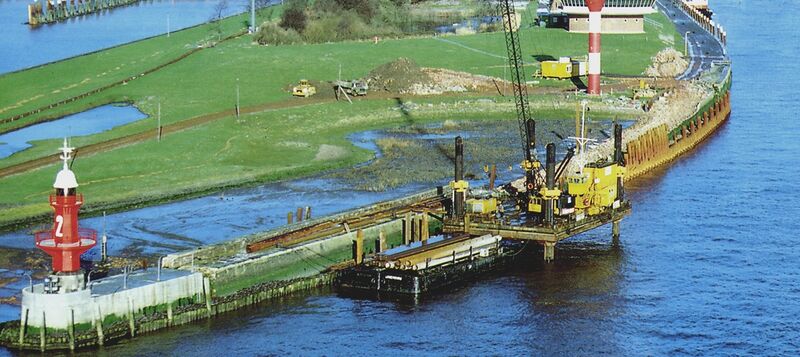

Foto 1990

Mole 2, 1988

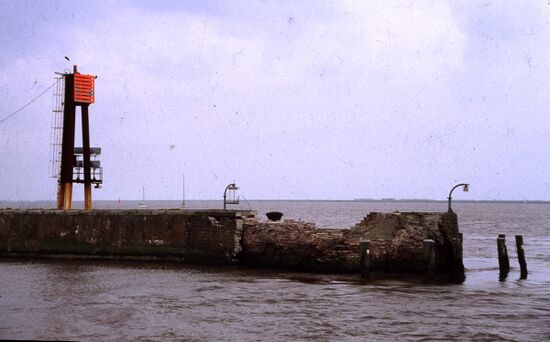

Mole mit Ersatzfeuer, 1988
Baustelleneinrichtung Molen 2+3, 1988
Innenschale der Molenköpfe, 1988
Bewehrung und Schalarbeiten, 1988
Bewehrung und Schalarbeiten, 1988
Ersatzfeuer 1990
Ersatzfeuer, Mole 3 und Mole 4, 1990
Abbruch Mole 2 - 1991
Abbruch Mole 2 - 1991
Abbruch Mole 2 - 1991
Abbruch Mole 2 - 1991
Abbruch Mole 2 - 1991
Molen 1-3, 1991
Im Vordergrund das Ersatzfeuer Mole 3, 1991
Montage der Fertigteile, 1992
Montage der Fertigteile, 1992
Montage der Fertigteile, 1992
Montage der Fertigteile, 1992
Ersatzfeuer und Leuchtturm Mole 2, 1992
Ersatzfeuer und Leuchtturm Mole 2, 1992
Mole 2, 1993
Mole 2, 1993

Mole 2, 1996 - 2012

Foto 2004
Foto 2004
Foto 2004
Foto 2004
Foto 2006
Foto 2008
Foto 2008
Foto 2009
Foto 2010
Foto 2012

Zeichnungen und Einzelheiten

Aquarell
Bild auf einer Stofftasche
Foto Egbert Koch, 2012
Foto Egbert Koch, 2012
Foto Egbert Koch, 2012
Foto Egbert Koch, 2012
Foto Egbert Koch, 2012
Foto Egbert Koch, 2012

Die neue Mole 2

Erster Spatenstich 17.04.2012, von links: Prof.Dr.Ing Hans-Heinrich Witte, Peter Ramsauer, Alexander Dobrindt, Gesa Völkl

Hintergründe für die Erneuerung der Mole 2.

2006 – wurde im Rahmen einer sog. Systemstudie die Instandsetzungsmöglichkeit der Torkammern der Neuen Schleuse untersucht. In einer von mehreren Varianten wurde der Bau einer 5. Schleusenkammer und die danach folgende Grundinstandsetzung der Neuen Schleusen untersucht. Man entschied sich für diese Möglichkeit, da sie den laufenden Betrieb nicht unterbricht und die geringste Schleusungszeit versprach.
2007 lief die Planung für den Bau der 5. Schleusenkammer an,
Ende 2009 sollte der Baubeginn sein,
Mitte 2013 die geplante Fertigstellung.
Die Grundinstandsetzung der Neuen Schleusen sollte dann voraussichtlich Ende 2017 abgeschlossen sein (Quelle: Kanalquerschnitt Juni 2007-Gesa Völkl).

So weit die Planungen, hier nun die Realität.

2010 – Grünes Licht für den Bau der 5. Kammer
2012 - erster Spatenstich durch Verkehrsminister Ramsauer (CSU)
2014 – Erste Baustelleneinrichtungen
Die Kosten für das Projekt wurden anfangs vorsichtig mit 280 Millionen Euro beziffert,
Mitte 2023 war man bereits bei ca. 1,2 Milliarden Euro. Das „Ende der Fahnenstange“ ist aber wohl noch nicht erreicht.
Voraussichtliche Inbetriebnahme (bislang) – Ende 2026

Planungsunterlagen WSA-NOK

Verlängerung Mole 2

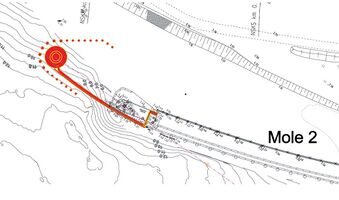

Plan der Verlängerung

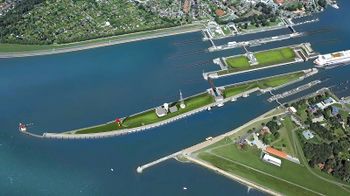

5. Kammer und Mole 2

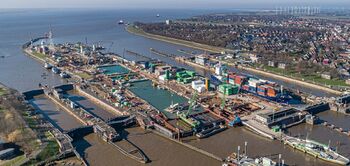

5. Kammer, Stand April 2022

Der Bau der 5. Schleusenkammer beinhaltet neben der Entfernung der Mole 3 auch die Verlängerung der Mole 2. Letzteres war Voraussetzung für den Bau der 5. Kammer und Bestandteil der Erweiterung des elbseitigen Vorhafens. Die Ausschreibung erfolgte europaweit und der Bau wurde 2012 in Angriff genommen.

Abriss und Bau der neuen Mole 2

Ein Neubau setzt immer den Abriß des alten voraus. Bevor das Leuchtfeuer abgenommen werden konnte, mußte zunächst ein Ersatzfeuer aufgebaut werden. Nach dessen Inbetriebnahme wurde der Leuchtfeuerturm abgebaut und beim Ölhafen zur weiteren Verwendung gelagert.

“Brunsbüttel ist überall“ (Fotomontage Jens Rusch)

Ersatzfeuer 2012
Foto 29.11.2012
Foto 06.12.2012
Foto 06.12.2012
Standort Leuchtturm
Foto 13.01.2013
Foto 05.03.2013
12.06.2015, Leuchtturm Mole 2 und Kopf der havarierten Mole 3
Foto 18.06.2016

Fotos vom Bau der Mole

23.11.2012
13.12.2012
14.12.2012
14.12.2012
07.01.2013
08.01.2013
01.02.2013
20.02.2013
22.02.2013
19.03.2013
05.06.2013
20.06.2013
11.07.2013
19.09.2013
01.11.2013
Kampfmittelfreiheit, 2013
Schottwand, 2013
Arbeitsplattform „Annegret“, 2013
Molenfundament, 2013
Schrägpfähle, 2013
Molenfundament, 2013
Molenkopf und Ersatzfeuer, 2013
22.04.2014
24.04.2014

24.05.2013
21.08.2013
05.09.2013
31.10.2013

Fotos vom Bau des Leuchtfeuerturms

Der neue Leuchtturm wurde von der Werft Hitzler in Lauenburg/Elbe aus Schiffsbaustahl gebaut.

23.04.2014

12.12.2013
03.02.2014
03.02.2014
Bergedorfer Zeitung
07.04.2014
11.04.2014
12.04.2014
14.04.2014
19.04.2014
19.01.2014
19.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
22.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014
23.04.2014

Ausrüstung des neuen LFT Mole 2

Für die Stromversorgung wurde ein Kabel mit einem Kupferquerschnitt von 70mm² (NYCWY 4 x 70/35) verlegt. Die Datenanbindung erfolgte über ein LWL-Kabel mit 24 Multi Mode Fasern und 24 Single Mode Fasern .

Zusätzlich wurde ein Telefonkabel mit 20 Aderpaaren eingebaut. Die Anbindung an die bestehenden Orts- und Versorgungsnetze erfolgte in der Vkz Elbe. Auf dem neu errichteten Teil der Mole wurden für die Objektanstrahlung und Stegbeleuchtung 6 Lichtmasten mit Natriumdampflampen (SOX) aufgestellt.

Der Leuchtfeuerträger ist in Wirklichkeit ein Multifunktionsträger, da er neben einem Radarmast noch viele weitere technische Einrichtungen wie Nebelfeuer, Nebelschall- und Durchsageanlage, Anstrahlleuchten, Sichtweitenmessgerät, und Wetterdatensensoren trägt.

Aufnahmen der fertigen Mole

28.04.2014
28.04.2014
28.04.2014
28.04.2014
03.08.2014
24.08.2015
24.08.2015
24.08.2014
24.08.2014
24.08.2014
2016

Luftaufnahmen der fertigen Mole

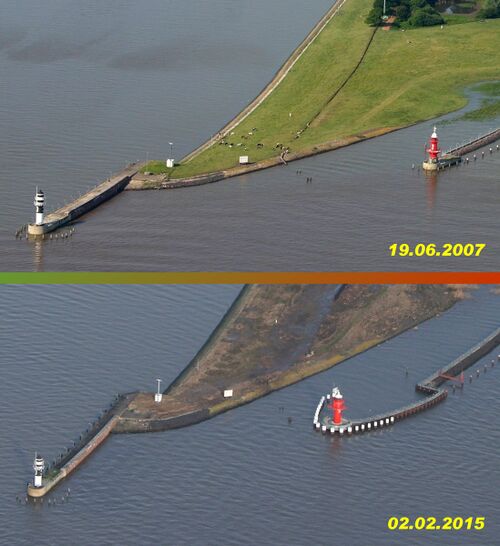

Mole 2-alt und neu

25.04.2014
17.09.2014
08.05.2015
12.05.2015
18.07.2015
08.09.2015
11.10.2015
20.01.2016
18.06.2016
2017
2017

Zeitungsartikel Mole 2

Havarie 12.03.2005
BZ 2013
BZ 2013
BZ 2013
08.01.2014- Das neue Leuchtfeuer
24.04.2014 – Das neue Leuchtfeuer
14.11.2020-Mole 2, Jens Rusch
26.11.2020-„Leuchtturm-Rettung“ ?

Wie geht es weiter?

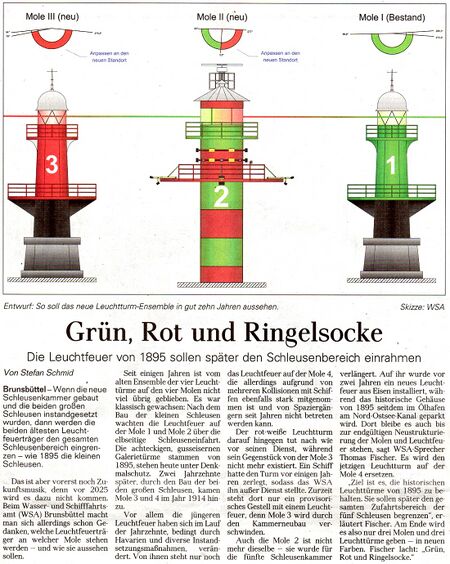

18.06.2016 - So war alles mal geplant …

Der Pressesprecher des WSA-NOK Brunsbüttel, Thomas Fischer, hat in einer Email den zukünftigen Stand der Dinge folgendermaßen erklärt:
Der ehemalige Plan, die Leuchtfeuer so zu gestalten, wie es in dem Zeitungsartikel rechts vom 18.06.2016 erläutert ist, steht momentan absolut in den Sternen. Näheres dazu kann erst mitgeteilt werden, wenn nach Fertigstellung der 5. Kammer die Mole 4 saniert wird.

Die Idee, den eingelagerten Leuchtfeuerträger der Mole 2 (baugleich mit dem der Mole 1) auf der sanierten Mole 4 (später Mole 3) aufzustellen, wird vermutlich nicht in die Tat umgesetzt werden können, da die einzubauende Leuchtfeuertechnik nach heutigem Stand nicht reinpaßt.

Mole 2 in Stichworten:

1894/95 – erbaut
1973 – Instandsetzung der Mole
1985 – Der Leuchtfeuerturm erhält ein neues Kupferdach
1987 – Ministerialbereisung, Feststellung des Zustandes
1987 – Aufstellen des dreibeinigen Behelfsfeuers
1988.04.07 – Leuchtturm Mole 2 auf die Schleuseninsel versetzt
1988 bis 1992 – Herstellung der neuen Molenköpfe II und III auf der Schleuseninsel (Wasserecke) und Abbruch des defekten Molenkopfes
1992.09 – Montage der Fertigteile des Molenkopfes
1992.10.27 – Molenfeuer 2 wieder aufgestellt
1992.12.17 – Molenfeuer 2 wieder „gezündet“
2012 – Inbetriebnahme eines Behelfsfeuers
2012.12.06 – Abbau des Molenfeuers, Transport auf das Ölhafengelände
2012-2014 – Verlängerung und Erneuerung der Mole und des Molenfeuers
2014 – Bau des neuen Molenfeuerturmes von der Fa.Hitzler, Lauenburg
2014.04.22 – Aufbau des neuen Leuchtfeuerturmes
2014.05.05 – Inbetriebnahme des neuen Leuchtfeuers
